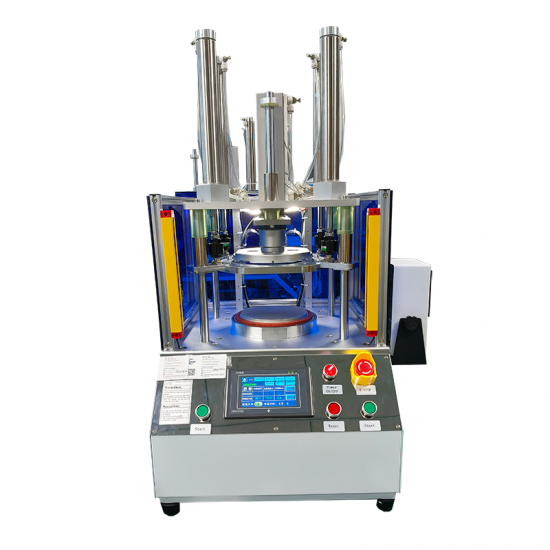

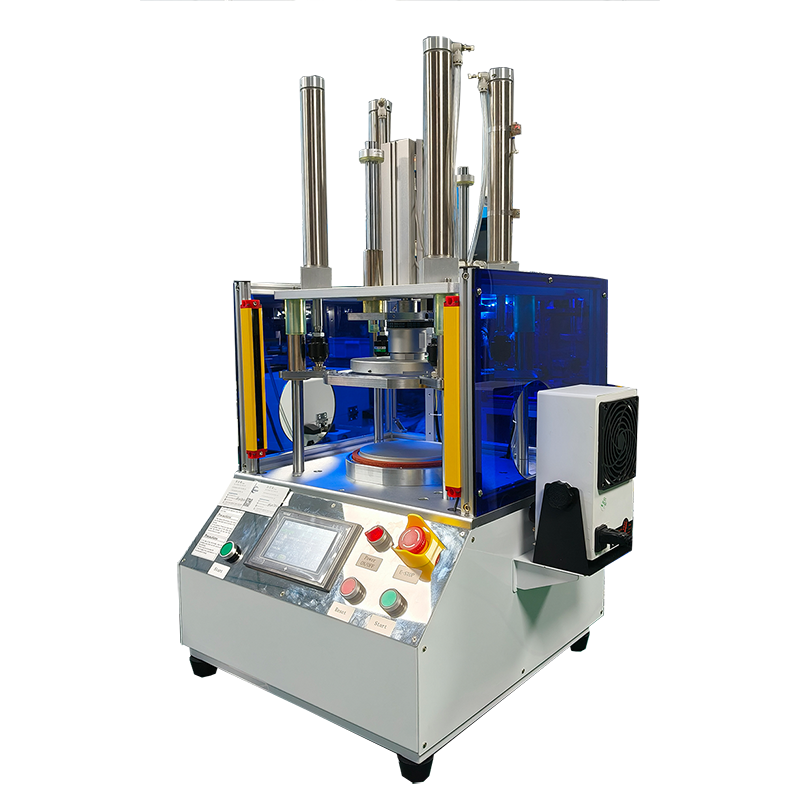

Kundenspezifischer Wafer-Expander mit gleichgroßem Griffring

Wafer Expander-Modell: DSX-25-071

1. Parameter

2. Geräte- und Prozessanforderungen

| Seriennummer | Inhalt | Parameter |

| 1 | Filmausdehnungsgröße | Der maximale Bereich der Filmausdehnung beträgt ≤ 170 mm |

| 2 | Qualität der Filmausdehnung | Kein Zusammenfallen oder Brechen der Folie. Nach der Filmausdehnung liegt der Zentrierungsfehler des Produkts innerhalb von ± 2 mm |

| 3 | Abweichung des Filmausdehners in X- und Y-Richtung | 3 mm (ohne die Abweichung der Waferplatzierung während des Filmauftrags) |

| 4 | Fixierung des Filmausdehnungsrings und des Chip-Montagerings | Ausgestattet mit einem Positionierungsstift für die Platzierung des Eisenrings, keine absichtliche Demontage erforderlich |

| 5 | Erwärmung der Arbeitsscheibe | Die Folie dehnt sich gleichmäßig und angemessen um den Umfang aus |

| 6 | Parameter | Heiztemperatur, Ausdehnungszeit und Rücklaufgeschwindigkeit sind alle einstellbar |

| 7 | Funktion | Der Wafer wird während des Hebe- und Senkvorgangs der Arbeitsscheibe nicht gequetscht.

3. Vorteile

1) Höhe und Geschwindigkeit der Filmausdehnung können numerisch über den Touchscreen eingestellt werden.

2) Der Chuck verfügt über eine Konstanttemperatur-Heizfunktion, die die Duktilität des Films fördert.

3) Der Abstand zwischen den DIEs kann durch Anpassen der Hubhöhe der Arbeitsscheibe eingestellt werden.

4) Optionale, oben montierte automatische Kreisschneidefunktion für den Film.

5) 5-Zoll-Touchscreen, der Parameter, Ausführungsschritte und Fehlermeldungen anzeigt.

6) Der Folienausdehnungsprozess wird durch Motor- und Zylinderhebung abgeschlossen, um eine gleichmäßige Folienausdehnung zu gewährleisten.

7) Wenn das Gitter während des automatischen Betriebs blockiert wird, pausiert das Gerät sofort. Es kann den Betrieb erst wieder aufnehmen, nachdem der Alarm behoben wurde.

4. Technischer Service

1) Der Verkäufer bietet kostenlose Online-Anleitung, Installation und Inbetriebnahme, technischen Support, Schulungen und Wartung.

2) Innerhalb von 12 Monaten nach Abschluss der Installation, Inbetriebnahme und Abnahme des Geräts übernimmt der Verkäufer eine kostenlose Garantie von einem Jahr (ausgenommen Teile, die durch menschliches Verschulden beschädigt wurden).

3) Nach Ablauf der Garantiezeit ist der Verkäufer weiterhin für den technischen Support zuständig und stellt Ersatzteile gegen Gebühr zur Verfügung.

4) Der Verkäufer bietet telefonische Beratung und Wartungsdienste zur Fehlerbehebung in Notfällen an.

5. Installation, Inbetriebnahme und Abnahme

1) Der Käufer führt vor dem Versand eine Vorabnahme durch, indem er Videos oder Fotos aufnimmt.

6. Ersatzteilliste

| Name | Menge |

| Hauptmaschine | 1 |

| Netzkabel | 1 |

| Sechskantschlüsselsatz | 1 |

| Kreisschneidemesser | 1 |

| Bedienungsanleitung | 1 |

| Garantiekarte | 1 |

| Konformitätsbescheinigung | 1 |
