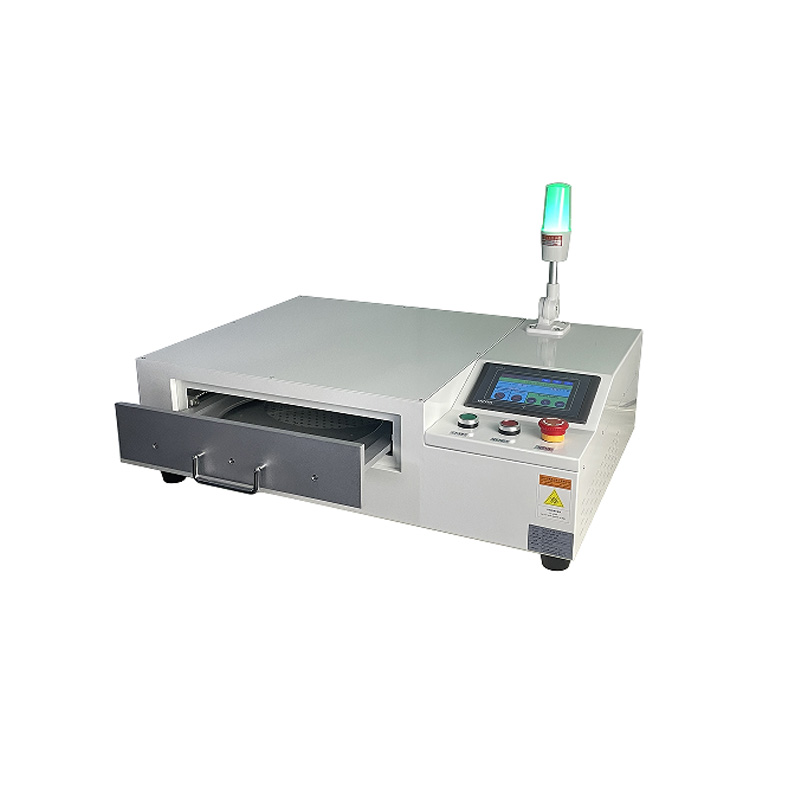

Der Unterschied zwischen UV-LED-Härtungssystemen mit und ohne Stickstoffzugabe ist erheblich, und ob Stickstoff erforderlich ist, hängt ganz von Ihren Prozessanforderungen ab.

Nachfolgend finden Sie eine detaillierte Erklärung der Unterschiede, Vorteile, Nachteile und wie Sie feststellen können, ob Stickstoff benötigt wird.

Kernunterschied: Mit Stickstoff vs. ohne Stickstoff

Der grundlegende Unterschied liegt in der Sauerstoffkonzentration in der Arbeitsumgebung:

Ohne Stickstoff: Der Prozess wird in normaler Luft mit einer Sauerstoffkonzentration von etwa 21 % durchgeführt.

Mit Stickstoff: Hochreiner Stickstoff wird in die Prozesskammer gefüllt, um die Sauerstoffkonzentration auf ein extrem niedriges Niveau zu senken (normalerweise unter 100 ppm oder sogar nur 10 ppm).

Dieser Unterschied in der Sauerstoffkonzentration führt direkt zu Abweichungen in mehreren wichtigen Aspekten, wie unten beschrieben.

Detaillierter Vergleich der Diffe ren ces

Ist die Zugabe von Stickstoff notwendig? Wie beurteilt man das?

Ob eine Stickstofffunktionalität erforderlich ist, hängt von Ihrem Anwendungsbereich, Prozessknoten und den Anforderungen an die Produktausbeute ab.
Nachfolgend sind die Situationen aufgeführt, in denen die Zugabe von Stickstoff empfohlen wird oder optional ist.

Wann die Zugabe von Stickstoff empfohlen wird

1. Fortschrittliche Halbleiterfertigung

Gilt für Prozessknoten von 90 nm und darunter.
Wird in temperaturempfindlichen Geräten wie FinFET, 3D NAND und DRAM verwendet.
Erforderlich für die Entfernung von Fotolack in Strukturen mit hohem Aspektverhältnis.
Gewährleistet hohe Erträge und stabile Prozessleistung.

2. Temperaturempfindliche Geräte und Materialien

Beinhaltet Verbindungshalbleiter (GaAs, GaN), flexible Elektronik und MEMS.
Auch geeignet für Wafer, die bereits mit Metallverdrahtung oder Dotierung versehen sind und hohen Temperaturen nicht standhalten.

3. Wissenschaftliche Forschung und Entwicklung

Bietet eine kontrollierte Umgebung zum Untersuchen von Prozessparametern und zum Erzielen optimaler Schnittstelleneigenschaften.

Wann Stickstoff möglicherweise nicht erforderlich ist

1. Reife Prozessknoten

Für Prozesse im Mikronbereich oder 0,35 μm und darüber, bei denen die Anforderungen an Temperatur und Rückstände weniger streng sind.

2. Kostensensitive Anwendungen

Für Chips oder Geräte in Verbraucherqualität, bei denen die durch Stickstoff verursachten Kostensteigerungen die Ertragssteigerung nicht rechtfertigen.

3. Unkritische Fotolackentfernung

Wenn die UV-Entschleimung an der Luft bereits die Prozessanforderungen erfüllt, kann dies erreicht werden.

Zusammenfassung und Empfehlung

Durch die Zugabe von Stickstoff wird die Sauerstoffhemmung aufgehoben und eine saubere und schonende Entschleimung bei niedrigen Temperaturen unterstützt. Es ist für die fortschrittliche Halbleiterfertigung und Anwendungen, die hohe Präzision und Ausbeute erfordern, unerlässlich.

Bei herkömmlichen oder kostensensitiven Prozessen kann der Verzicht auf Stickstoff eine praktische Lösung sein, er kann jedoch die Effizienz, Sauberkeit und Prozessstabilität beeinträchtigen.
